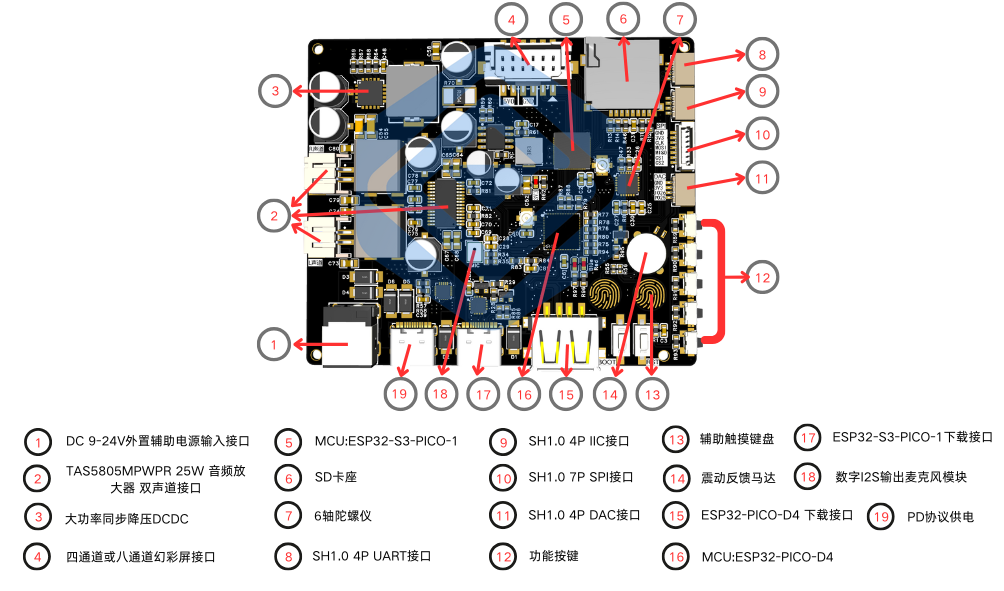

幻彩声波音频开发板

一、硬件性能升级（双芯驱动，低延迟、音乐可视化！）

双核心驱动：搭载 ESP32S3-N8R8 PICO 和 ESP32 PICO，前者专攻频谱与 LED 驱动，后者负责蓝牙音频及歌词传输，预留丰富外设接口（SPI、UART、DAC、IIC 等），拓展性强
电源管理：支持 DC12～24V、PD3.0、QC3.0 诱骗，最高输入功率达 140W。阵点屏供电最高输出 5V/18A，合计 90W 功率输出，保障屏幕峰值亮度展示
音频功放：采用 Ti TAS5805M 功放，与漫步者 M330 音响功放同规格，支持 1+1 模式，可接入 25W+25W 双扬声器，音质卓越
幻彩点阵屏：配备 2048 点幻彩 LED，定制 ws2812 灯珠，支持最高 1.2Mb 传输速率，待机功耗低，驱动 2048 颗灯珠可达 60FPS 或更高帧率，支持 4 线或 8 线并行传输，可多屏级联，同步刷新无频闪、色彩饱和，优于行列扫点阵屏


二、功能亮点

音频处理：板载 I2S 数字麦克风，设计两种工作模式，通过 gpio 切换。模式一采集蓝牙音频信号快速傅里叶转换处理；模式二采集外部环境音频信息快速傅里叶转换
接口丰富：板载 MPU6050 陀螺仪、SDMMC 接口、按键震动反馈、USB 转串口、2 个 TYPE-C、1 个 DC、1 个 USB-A 接口，满足多样开发需求
低延迟高同步：支持显示蓝牙歌词，几乎无延迟，同步刷新无频闪，为用户带来流畅音乐可视化体验

三、应用场景

音乐可视化：打造震撼音乐频谱可视化设备，让音乐“看得见”
灯光秀控制：作为灯光秀核心控制器，实现灯光与音乐同步律动
智能音频设备开发：开发智能音箱等音频设备，提升音质与功能表现
工业自动化与机器人开发：利用其强大的接口与处理能力，应用于工业自动化控制及机器人项目

四、纯原创设计特色

双芯协同架构：双芯片分工协作，专芯专用，频谱、LED 驱动与蓝牙音频、歌词传输处理互不干扰，保障高效运行。
点阵屏传输技术：自主研发点阵屏驱动及传输方案，传输速率与显示效果行业领先，为用户呈现绚丽视觉盛宴。

五、其他功能说明

按键与接口：配备功能按键，方便操作控制。提供丰富接口（如 SH1.0 4P IIC 接口、SH1.0 7P SPI 接口、SH1.0 4P DAC 接口、SH1.0 4P UART 接口等），满足多样外设连接需求
辅助功能：设有辅助触摸键盘、震动反馈马达等，提升交互体验
供电方式多样：支持多种供电方式，适应不同使用场景

点击下方连接即可购买

若链接无法跳转，则淘宝搜索“合进微科技企业店”
